產品展示

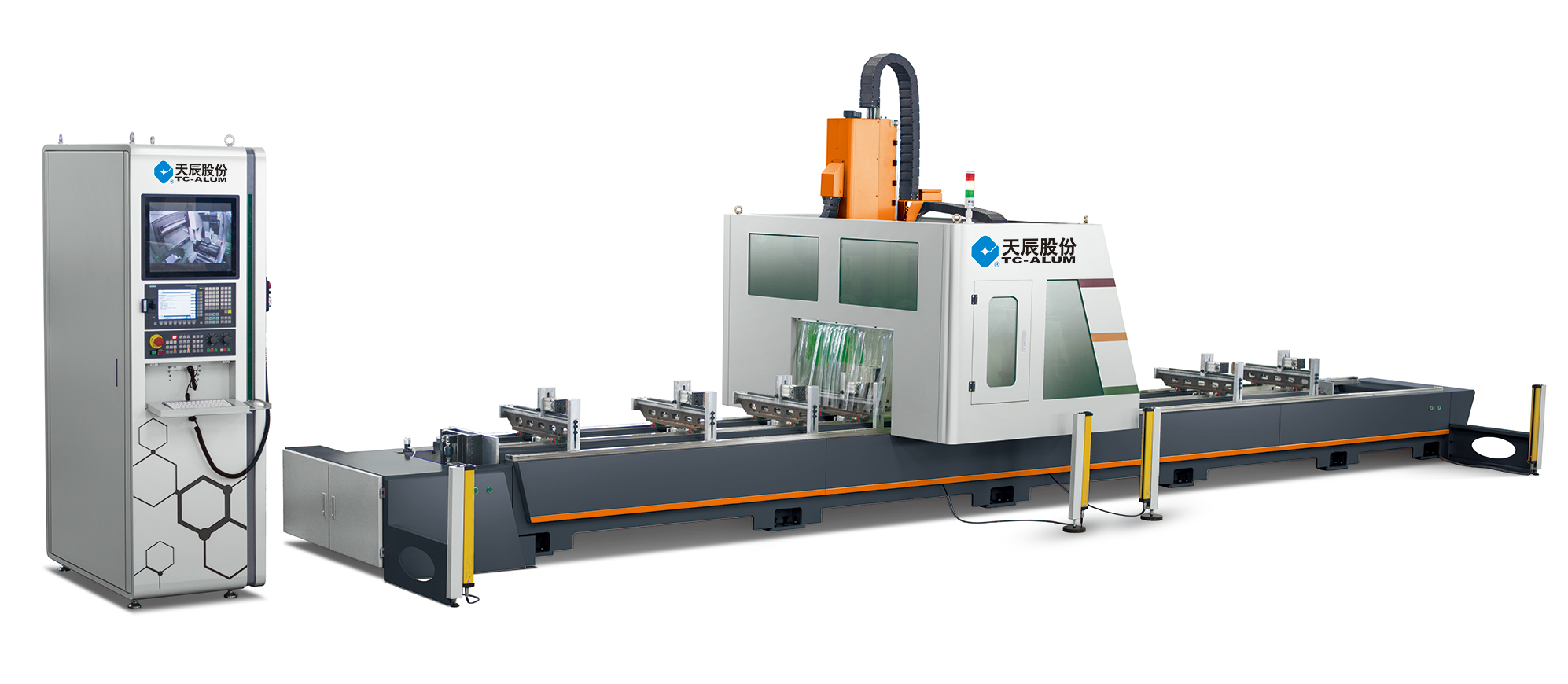

高速四軸數控龍門加工中心
LGSGZA-CNC-6600
設備特點

☆?適用于鋁門窗幕墻型材及工業鋁型材的四軸高效加工,可一次裝夾完成鋁型材多個面的鉆銑加工;

☆?采用意大利高速電主軸,能完成±90°內任意角度的鉆銑加工,具有極高的工作效率;

☆?采用工件固定、龍門移動式結構布局,操作便捷;

☆?電主軸配有強制風冷散熱裝置,確保了主軸長時間運轉的穩定性。主軸前端配有“氣簾”裝置,有效地保護主軸軸承不受外界的污染,提高了主軸軸承的使用壽命;

☆?床身、龍門架等關鍵結構件均運用有限元分析進行了分析計算,采用優質鋼板焊接件并進行了充分的熱時效去應力處理,保證最優的質量剛度比和優良的靜態及動態性能;工作臺采用鑄鐵件,滑枕采用鋁合金材質,保證了良好的動態跟隨性能;

☆?X、Y、Z三方向均采用進口高剛性直線滾動導軌,X軸采用齒輪齒條傳動方式,Y、Z軸采用滾珠絲杠傳動方式,X、Y、Z、A軸均配有大扭矩伺服電機及跟蹤反饋裝置,保證了機床具有高的進給傳動剛性;

☆?床身上方設有8套可移動式支撐工件的移動夾具,依據工件的長短及工藝需求,可方便的沿X向調整間距且可自動剎緊;

☆?配置德國西門子數控系統,長期使用穩定可靠;

☆?配置有專用CAM軟件,可以將常用圖形按設定條件轉化為可以識別的加工程序,程序傳入數控系統后可以直接運行;

☆?CAM軟件帶有夾具自動優化功能,可以在移動夾具夾持位置與加工位置發生干涉時自動避讓或預警處理;

☆?左右分區式布局,設置左、右兩個定位板,可以不停機完成交互式上料,提高操作效率;

☆?機床底部布置有抽屜式接屑箱;

☆?導軌副、滾珠絲杠副及齒輪齒條傳動機構均采用集中定時定量潤滑方式,有效保證機床的運行精度和使用壽命;

☆?配置有12刀位旋轉刀庫,可完成自動換刀;

☆?配置刀具冷卻噴霧系統,提高刀具使用壽命及工件加工表面質量;

☆?配置有對刀儀,可以自動完成刀具的長度測定,并與程序?qū)?yīng)更新;

☆?全新設計的外觀造型,整潔美觀;

☆?移動龍門配置有安全防護罩,在護罩前側鑲有透明塑料軟簾和玻璃視窗,確保操作者的安全性及良好的工作環境;

☆?配置光幕分區保護系統,保護操作者的人身安全。


技術參數

☆?縱向行程(X軸):6800mm? ? ? ? ? ? ? ? ?????☆ X軸運行速度:0~60m/min

☆?橫向行程(Y軸):1200mm ???????????????? ☆ Y軸運行速度:0~30m/min

☆?垂直行程(Z軸):660mm? ? ? ? ? ? ? ? ? ? ? ?☆ Z軸運行速度:0~20m/min

☆?主軸最大輸出功率:8/9.6kW? ? ? ? ? ? ? ? ? ? ☆ 主軸回轉范圍:-90o~0o~+90o

☆?刀具庫:12刀位、程序下可自動換刀 ??????? ? ??☆ 最大加工高度:350mm

☆?氣源:0.5~0.8Mpa? ? ? ? ? ? ? ? ? ? ? ? ?☆ 電源:380V/50Hz

☆?裝機總功率:20kW? ? ? ? ? ? ? ? ? ? ? ???☆ 夾具工位:8

☆?定位精度: X軸≤±0.10mm; (全長)Y/Z軸≤±0.08mm

☆?重復定位精度:≤±0.05mm

☆?分度軸精度:±5弧分

☆?表面粗糙度:Ra12.5μm

☆?潤滑、冷卻:自動油潤滑,噴霧冷卻

☆?加工尺寸范圍(寬×高×長):500×350×6600mm

☆?外形尺寸(長×寬×高):12000×2400×2600mm

☆?機床凈重:約5500kg
