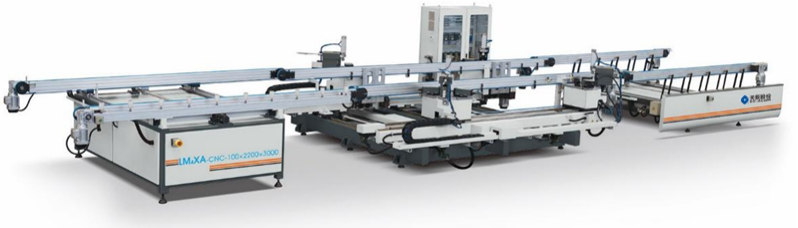

數控四頭組角生產線
LM4XA-100×2200×3000
設備特點
☆?適用于鋁門窗四個角同步高效的組角加工;
☆?采用平穩快速的流水線作業模式,可自動傳輸窗體進行連續組角加工;
☆?創新的上壓緊及水平輔助裝置可靠的約束型材,防止窗體組角時扭曲錯位,保證組角精度;
☆?隱藏升降式定位塊,既滿足對型材進行可靠的定位,又方便窗體的進出;
☆?創新的外定位設計,可滿足框料、扇料等多種型材的組角加工;
☆?通過伺服系統的力矩監控功能,實現四角自動預緊,確保了組角精度;
☆?采用施耐德控制系統,保證設備運行穩定可靠;
☆?移動部分均采用高精度直線導軌副和滾珠絲杠副,運行平穩,保證組角精度;
☆?根據型材定制的一體式組角刀,整體調換節省時間,加工效率更高;
☆?配置條碼打印機,自動打印組角窗體的條碼;
☆?配置工業控制計算機,安裝自主研發的控制軟件,可實現組角數據的多種形式自動導入;
☆?擁有組角生產線、組角機頭、同步升級裝置三項發明專利。
技術參數
☆?輸入電壓 :380V 50Hz
☆?工作氣壓:0.6~0.8MPa ???????
☆?最大組框范圍:2200×3000mm
☆?最小組框范圍:700×450mm
☆?額定油壓:15MPa ???????
☆?成型窗對角線長度尺寸誤差:≤1mm
☆?對接縫隙精度:≤0.15mm
☆?外形尺寸:12000×4000×1300mm
☆?重量:約4000kg
專利證書
