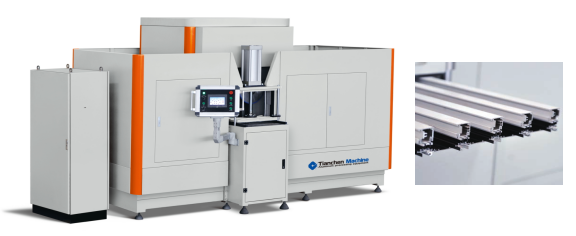

數控端面銑床
LXDS7-CNC-300
設備特點
☆?適用于鋁門窗中梃型材端面榫口和臺階面的鋸銑加工。
☆?安裝兩臺鋸銑電機，一臺實現水平銑切，另一臺實現垂直縱切，兼顧各種截面中挺型材及加強中梃的端銑作業，更具通用性。
☆?水平銑切采用大功率電機，雙鋸片或組合銑刀設計，提高加工效率。連接結構新穎，刀具更換方便。
☆?垂直縱切鋸片角度可調，使用范圍更廣。
☆?兩臺銑切電機由五軸數控伺服控制，無需人工調整，可快速便捷的通過選擇預設好的程序完成加工。可以連續加工不同截面的型材。
☆?進給方向采用高精度直線導軌，運行更快、更平穩。
進給系統采用伺服電機絲杠直線導軌副結構，可針對不同厚度型材預設速度，振動小、加工精度高。
技術參數
☆?電源：380V 50Hz? ? ? ? ? ? ? ? ? ????? ? ? ?☆ 氣源壓力0.5～0.8Mpa
☆?伺服電機功率：3KW×1臺 +2KW×4臺
☆?銑切電機功率：4.0KW + 2.2KW? ? ? ? ? ? ? ? ? ? ? ☆ 電機轉速：2800rpm
☆?主軸直徑：30mm? ? ? ? ? ? ? ? ? ? ?????? ? ☆ 水平進給行程：0～1100mm
☆?最大可裝刀具直徑：鋸片φ350，銑刀φ300???????????☆ 工作臺尺寸：510×340mm
☆?開榫最大尺寸（水平）：200高×100深×500寬（φ300鋸片或銑刀）
☆?開榫最大尺寸（垂直）：80高×50深×500寬（φ300鋸片或銑刀）
☆?外形尺寸：3900×1950×2300
