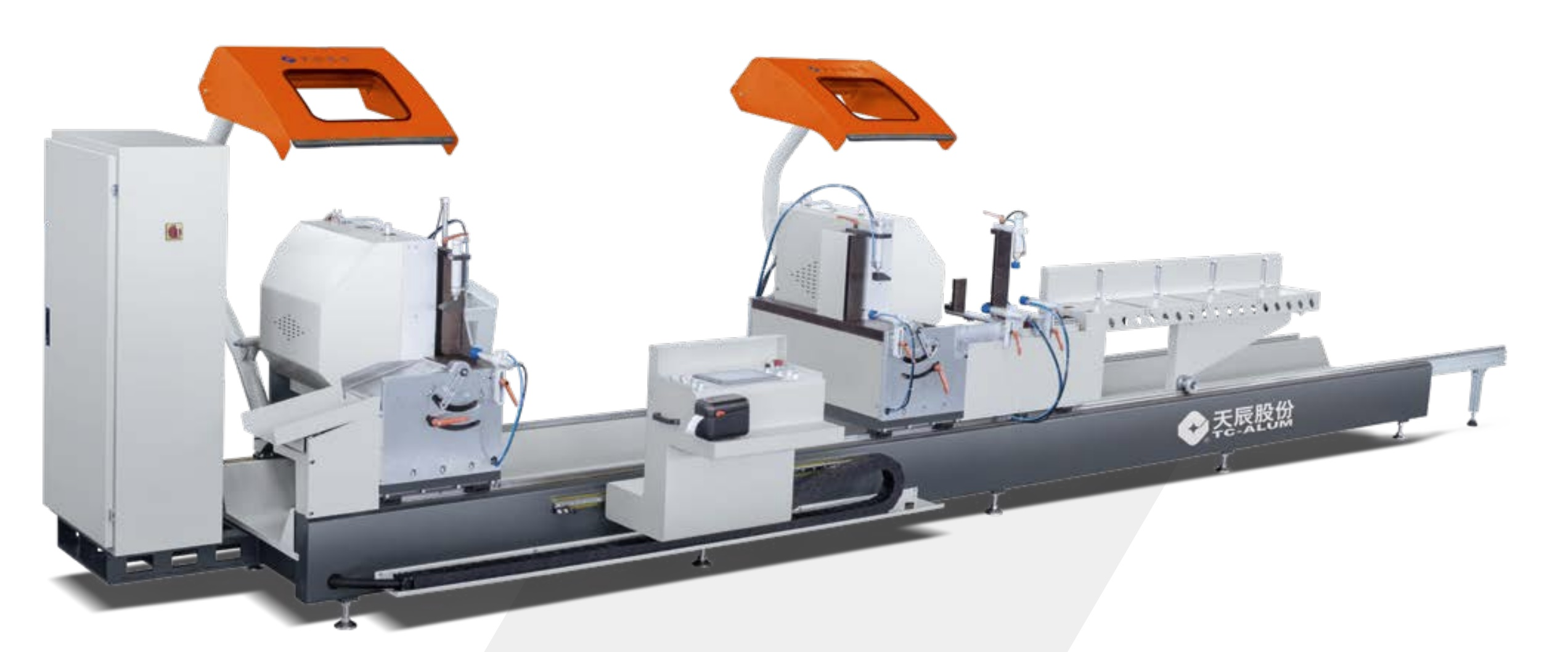

數控雙頭精密切割鋸
6.LJB2SA-550×5000
設備特點
☆?采用主軸電機直聯鋸片方式，氣缸、阻尼缸同軸曲線切割進給，切割穩定。
☆?高精度切割鋸片配備冷卻裝置，旋轉平穩，切割斷面光滑；
☆?活動機頭采用伺服驅動，齒輪齒條傳動，磁尺閉環反饋，定位精度高；
☆?活動機頭采用高精度直線導軌副，運行平穩可靠；
☆?切割角度從45°到90°由氣缸實現，機械擋塊調整中間角度；
☆?具備型材料高測量功能，方便可靠；
☆?兩個機頭間最小切割長度：380mm；
☆?兩個機頭間最大切割長度：5000mm；
☆?活動機頭具備短料切割功能，可實現最小切割長度：260mm；
☆?活動機頭右側設置輔助送料機構，可實現最小切割長度：150mm；
☆?四個水平夾具，三個垂直夾具；
☆?2.5米移動機頭型材托料架；
☆?具有隨動開合鋸罩，安全可靠，工作環境舒適。
技術參數
☆?電源：380V ??50Hz
☆?電機：2×3Kw ??????轉速2800r/min
☆?工作壓力：0.5～0.8MPa
☆?供 氣 量：60L/min
☆?鋸切長度：380～5000mm（更短型材可通過短料切割功能實現）
☆?鋸切角度：45°、90°機械擋塊調整中間角度
☆?鋸切截面：180×130、150×150
☆?進刀速度：無級調速0～3m/min
☆?鋸片規格：φ550×φ30×4.4×3.6（標配）?φ600×φ30×4.6×4.0（選配）
☆?定尺長度誤差：±0.1mm
☆?切割型面平面度：≤0.1mm
☆?切割角度誤差： ±5′
☆?切割型面粗糙度：Ra12.5μm
