1、生產線用途：
本生產線是一款用于對鋁合金模板C型板進行數控送料切割、兩側面沖孔加工的高效鋁模板自動生產線。
2、產品構成：

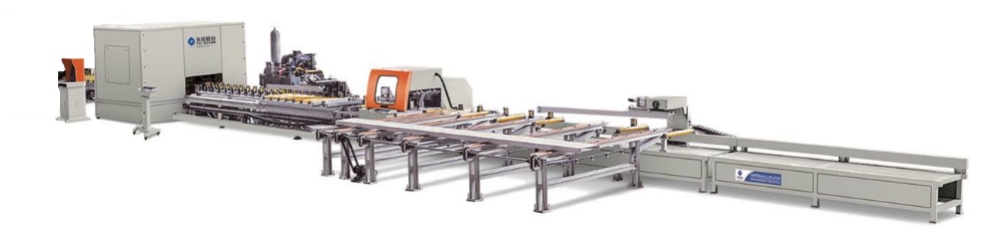

本生產線由橫向料臺、鋸床進料道、鋸床送料小車、鋸床主機、沖床送進料道、沖床雙伺服送料小車、沖床主機、沖床出料道、電氣系統、液壓系統、氣動系統、潤滑系統等部分組成。
3、產品特點：
本生產線使鋁合金模板生產由單機生產變?yōu)樽詣由a(chǎn)線作業，加工范圍廣、數控化程度高、柔性化程度高。整條生產線除人工上下料外，其余工序均可實現自動化生產，操作者勞動強度大為降低、制件精度大為提高、生產效率提高明顯、安全狀況明顯改善，整條生產線只需2-3名操作者即可滿足自動化生產需求。
項目 | 參數名稱 | 參數值 | |
總線 | 毛坯料長 | 1600-6100mm | |
模板? | 長 | ?750-3000mm | |
寬 | 200-600mm | ||
高 | 65 mm | ||
腹板厚度 | 4-5mm | ||
翼板厚度 | 6-8mm | ||
模板材料 | 6005A-T6(σb=270MPa) | ||
控制系統 | 可編程控制器 | ||
電源 | 380V 50Hz | ||
氣源壓力 | 0.5～0.8MPa | ||
最大工作壓力 | 16Mpa | ||
橫向料臺 | 送料速度 | 10m/min | |
儲料數量 | 4根 | ||
鋸切主機 | 鋸切電機 | 5.8kW 3000r/min | |
鋸片規格 | Φ500×Φ30×4.4×Z120 | ||
切斷進給方式 | 氣動 | ||
沖孔主機 | 最大沖孔直徑 | Ф16.5 mm | |
單側沖頭數量 | 6 個 | ||
雙側沖頭數量 | 12 個 | ||
孔中心高度 | 40 mm（可調） | ||
單缸沖孔力 | 160kN | ||
送料單元 | 最大速度 | 60m/min | |
X軸行程 | 6500mm | ||
